Əks Osmos Sisteminin Texniki Qiymətləndirmə Təlimatları

2026-05-19 0 Mənə bir mesaj buraxın

I. Dizayn çertyojları və dizayn hesablamaları

1. Dizayn çertyojları

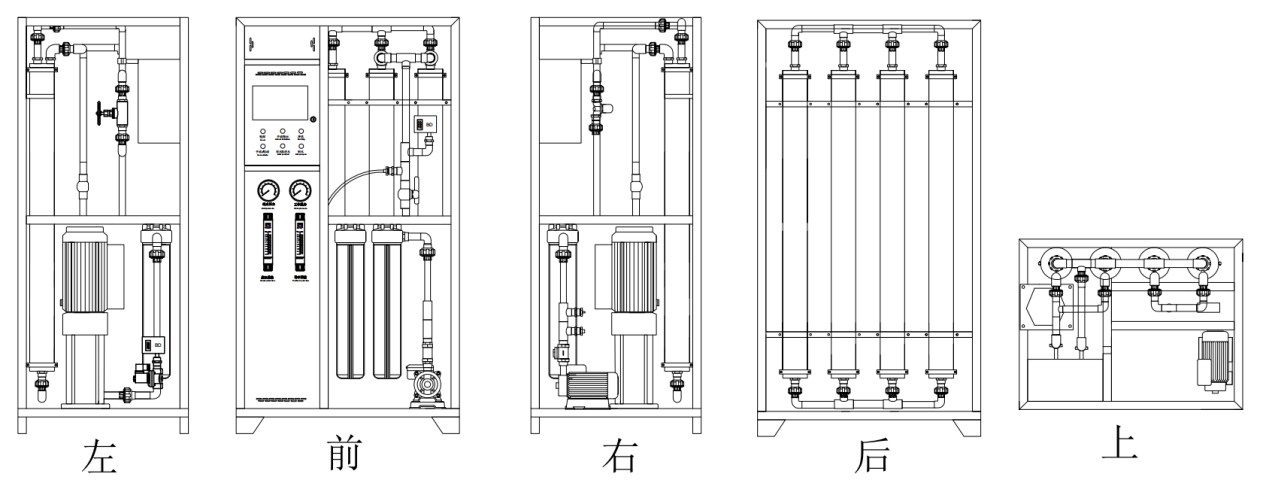

Cihazın xarici görünüşü

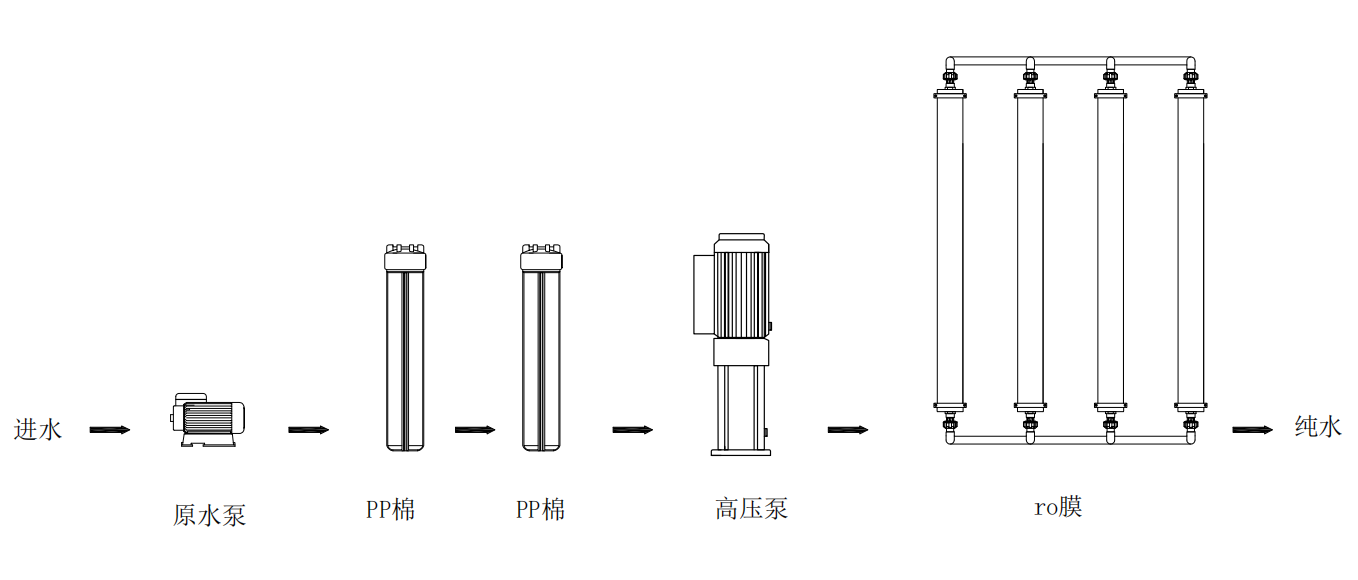

Su Təmizləmə Prosesinin Blok Sxem

çərçivə diaqramı

Boru kəmərinin marşrutlaşdırma diaqramı

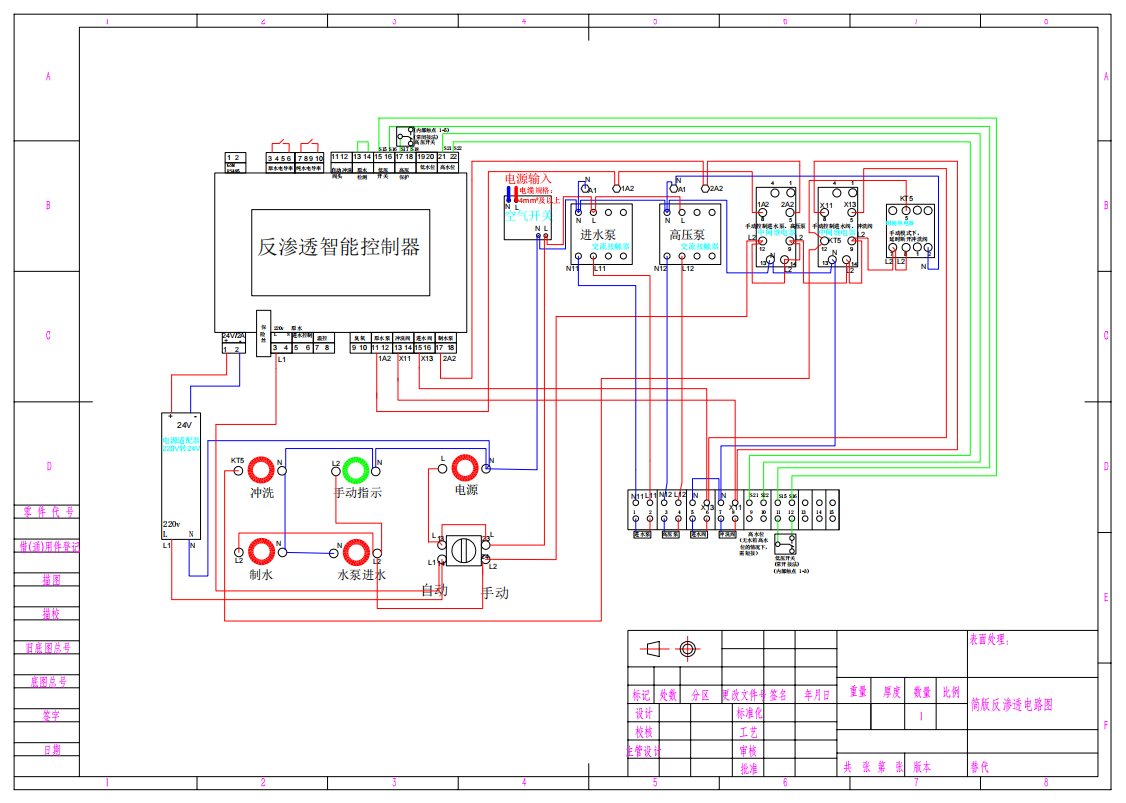

Elektrik idarəetmə dövrə diaqramı

2. Dizaynın hesablanması

1. su məhsuldarlığının uçotu

Bu avadanlığın su istehsal gücü xüsusi suyun təmizlənməsi keyfiyyətinin modelləşdirilməsi proqramından istifadə etməklə simulyasiya hesablamaları vasitəsilə təsdiq edilmişdir. Əsas parametrlərə 1000 ppm xam su TDS və 25 suyun temperaturu daxildir.°C həddindən artıq iş şəraitində, daxilində su keyfiyyətinin simulyasiya edilmiş dəyişmələri ilə±20% məhdudiyyətlər, burada xam su TDS 1200 ppm-ə çata bilər. Sistem uyğun güc xüsusiyyətlərinə malik xüsusi nasos qurğuları ilə birləşdirilmiş dörd Huitong ULP31-4040 aşağı təzyiqli əks osmos membranından istifadə edir. Həm fərdi membran performansı, həm də ümumi axın parametrləri konfiqurasiyaları sistemin dizayn tələblərinə tam uyğundur. Proqram simulyasiyaları 1,0 m sabit təmiz su çıxışını nümayiş etdirir³/saat, ekstremal şəraitdə membran modulunun duzsuzlaşdırma səmərəliliyi 99,5%-dən çox və TDS səviyyələri 10 ppm-dən aşağı olduqda. Avadanlıq müxtəlif sərt su keyfiyyəti ssenarilərinə uyğunlaşaraq, standartlaşdırılmış su istehsal gücünə, keyfiyyətli tullantı keyfiyyətinə və aşağı hasilat və ya həddindən artıq yüklənmə riski olmadan optimal əməliyyat yükünə nail olur, eyni zamanda nominal suya olan tələbat tələblərini tam ödəyir.

2. təzyiq uçotu

Su təchizatı sistemində iki ixtisaslaşdırılmış nasos istifadə olunur: xam su nasosu kimi New Territories BWI4-4 modeli və yüksək təzyiqli nasos kimi PLD2-11 modeli. Nasos dəstlərinin parametrləri əməliyyat tələblərinə dəqiq cavab verir, 0,6-0,8MPa təhlükəsiz diapazonda avadanlıq təzyiqini saxlayaraq sabit su təzyiqi və axın sürətini təmin edir. Bu konfiqurasiya həddən artıq yükləmə risklərini və su təchizatı çatışmazlığını aradan qaldıraraq, performansa güzəştə getmədən uzunmüddətli fasiləsiz işləməyə imkan verir.

3. bərpa dərəcəsinin uçotu

Defolt zavod parametrlərinə görə, bərpa dərəcəsi 50% səviyyəsində konfiqurasiya edilir, suyun təmizlənməsi çıxışının tullantı suyuna axıdılması nisbəti 1:1, avadanlığın işləmə yükü ilə uyğunlaşdırılır. Sistemin zavodda əvvəlcədən təyin edilmiş bərpa sürəti su hasilatının səmərəliliyini və membran komponentinin xidmət müddətini tarazlayarkən dizayn parametrlərinin sabit saxlanmasını təmin edir.

4. Aksessuar uyğunluğu uçotu

Əvvəlcədən təmizlənmə sistemində ardıcıl olaraq birləşdirilmiş iki 20 düymlük PP pambıq filtr patronu istifadə olunur, xüsusi filtr kartricləri ilə qoşalaşır və 5 filtrasiya dəqiqliyinə nail olur.μm. Bu konfiqurasiya sudakı çöküntüləri və böyük hissəcikli çirkləri effektiv şəkildə kəsərək aşağı axın tərs osmos membran elementlərini qoruyur. Bütün sistemin əsas boru kəmərləri və əlaqəli klapanlar standartlaşdırılmış DN20 spesifikasiyasına uyğundur, sabit su axını şəraitini təmin etmək üçün heç bir boru diametrinin kiçilməsi və ya genişləndirilməsini əks etdirmir. Bütün komponentlər dəqiq spesifikasiyalara uyğunlaşdırılıb və qüsursuz inteqrasiya olunub, nasazlıqlar olmadan düzgün işləməyi təmin edir.

II. Avadanlıq və Sistem Komponentinin Seçimi

1. Çiy su nasosu

Brend modeli: New Territories BWI 4-4

Əsas parametrlər: Axın sürəti 4 m³/saat, baş 30 m, güc 0,75 kVt, gərginlik 220 V

Yoxlama nəticəsi: Giriş suyunun təzyiqi sabitdir, su ötürülməsi tələblərinə cavab vermək üçün kifayət qədər su təchizatı var.

Müşayiət edən yoxlama hesablaması

Verilmiş şərtlər: Nominal su hasilatı 1,0 m³/saat, bərpa dərəcəsi 50%, təsirli tələb 2,0 m³/saat və boru kəmərində təzyiqin azalması≤5 m.

Yoxlama düsturu: Pompanın nominal axın sürəti≥ sistemin giriş axını sürəti; Pompanın nominal başlığı≥ boru kəmərində ümumi təzyiq azalması

Hesablama prosesi: Nominal axın sürəti 4 m³/h> 2.0 m³/h, nominal başlıq 30 m> 5 m, kifayət qədər axın sürəti və təzyiqlə.

Əyri yoxlanış: Orijinal istehsalçının axın-təzyiq performans əyrisinə uyğun gəlir, boş işləmə və ya həddindən artıq yüklənmə riskləri olmadan təhlükəsiz əməliyyat diapazonunu təmin edir.

Birincil su nasosunun performans parametrləri və yüksək təzyiqli nasosun performans əyrisi

2. Yüksək təzyiqli nasos

Brend modeli: PLD2-11

Əsas parametrlər: 220V gərginliyə, 1,8 kVt güc çıxışına və 102 m başlığa uyğundur

Yoxlama nəticəsi: Sabit təzyiq çıxışı membran modulunun əməliyyat tələblərinə cavab verir, əməliyyat zamanı həddindən artıq yüklənmədən.

Müşayiət edən yoxlama hesablaması

Verilmiş şərtlər: axının sürəti 2,0 m³/h, membranın işləmə təzyiqi 0,6-0,8 MPa (60-80 m başlığa bərabər)

Yoxlama düsturu: Pompanın nominal axın sürəti = sistemin giriş axını sürəti; Pompanın nominal başlığı≥ membran işləyən baş

Hesablama prosesi: Nominal axın sürəti 2 m³/h = 2,0 m³/h, nominal başlıq 102 m> 80 m, həddindən artıq yüklənmə ilə kifayət qədər təzyiq

Əyri yoxlama: Orijinal istehsalçının performans əyrisinə əsaslanaraq, o, yüksək səmərəlilik və təhlükəsiz diapazonda işləyir.

3. Əvvəlcədən müalicə üçün filtr şüşəsi

Brend modeli: 20 düymlük standart mavi şüşə

Əsas parametrlər: Güclü sızdırmazlıq performansı və etibarlı təzyiq müqavimətinə malik 20 düymlük PP pambıq filtr kartuşu ilə uyğun gəlir.

Yoxlama nəticəsi: Filtr kartuşu sızma və ya filtrasiya çatışmazlığı riski olmadan təhlükəsiz şəkildə quraşdırılıb və asan sökülməsi və dəyişdirilməsi xüsusiyyətlərinə malikdir. Quruluş yığcam və davamlıdır.

Əvvəlcədən təmizlənmə filtri şüşələri üçün axın sürətinin hesablanması

Verilmiş şərtlər: axının sürəti 2,0 m³/saat, filtr şüşəsinin daxili diametri 128 mm, ardıcıl qoşulmuş 2 ədəd, təhlükəsiz axın sürəti≤1,0 m/s

Hesablama prosesi: S≈0,01286 m², v≈0,043 m/s

Hesablamanın nəticəsi: Suyun zərif axını və hərtərəfli filtrasiya ilə axın sürəti təhlükəsizlik həddindən əhəmiyyətli dərəcədə aşağıdır, filtr elementinə heç bir ziyan vurmur və əməliyyat tələblərinə cavab verir.

4. Əvvəlcədən-təmizlənmiş PP pambıq filtr elementi

Brend modeli: 20 düymlük PP pambıq filtr kartuşu

Əsas parametrlər: Kəmiyyət 2 ədəd, filtrasiya dəqiqliyi 5μm

Yoxlama nəticəsi: Aşağı axın RO membran elementlərini qoruyaraq, sudan lil, pas və böyük hissəcikli çirkləri effektiv şəkildə süzür.

PP pambıq filtr elementləri üçün filtrasiya dəqiqliyinin yoxlanılması

Verilmiş şərtlər: RO membranı çirkli hissəciklərin ölçülərinə dözür≤5μm, xam suda isə 5-dən çox böyük hissəcikli çirklər varμm. Filtr elementi 5 dəqiqliyə malikdirμm, ardıcıl olaraq bağlanmış iki bölmə ilə.

Doğrulama prosesi: 5μm filtr elementi zərərli böyük hissəcikləri tamamilə kəsə bilər, iki mərhələli filtrasiya ilə çirklərin nüfuzunun qarşısını alır və bununla da membran elementi üçün optimal qorunma təmin edir.

Hesablamanın nəticəsi: Dəqiqlik uyğundur, qoruma adekvatdır, qeyri-kafi filtrasiya və ya həddindən artıq müqavimət problemi yoxdur və seçim ağlabatandır.

5. Su giriş solenoid klapan

Brend modeli: Ümumi 220V solenoid klapan

Əsas parametrlər: Diametr DN20,220V enerji təchizatı, Valf gövdəsinin materialı paslanmayan polad

Materialın Üstünlükləri və Yoxlama Nəticələri: Vana gövdəsi müstəsna kimyəvi dayanıqlığa və suyun təmizlənməsi korroziyasına qarşı müqavimətə malik paslanmayan poladdan hazırlanmışdır. Uzun müddətli su sirkulyasiyası heç bir pas əmələ gəlməsini və ya çirkli yağıntıları nümayiş etdirmir, çirkab suların keyfiyyətinin çirklənməsini təmin etmir. Üstün sızdırmazlıq performansı və cavab verən açma-söndürmə funksiyası ilə təmiz su qəbulu şərtləri üçün optimallaşdırılmışdır. İnteqrasiya edilmiş aşağı təzyiq açarları su çatışmazlığı zamanı avtomatik sönməyə imkan verir və nasosun boş işləməsinin qarşısını alır. Magistral boru kəmərləri ilə tam uyğun buruq ölçüsü hamar su axını təmin edir.

Solenoid klapan üçün axın sürətinin hesablanması

Verilmiş şərtlər: axının sürəti 2,0 m³/h, solenoid klapan diametri DN20, su keçid sahəsi 0,000314 m², təhlükəsiz axın sürəti 1,5-2,5 m/s

Hesablama düsturu: Axın sürəti v = Axın sürəti Q÷ Kəsik sahəsi S÷ 3600

Hesablama prosesi: v≈1,77 m/s

Hesablama nəticəsi: Axın sürəti təhlükəsiz diapazondadır, hamar axınla və tıxanma və ya turbulentlik riski yoxdur, bu onu bütün iş şəraiti üçün uyğun edir.

6. Yuyulma (tullantı suları) solenoid klapan

Brend modeli: Ümumi 220V solenoid klapan

Əsas parametrlər: Diametr DN20,220V enerji təchizatı, klapan gövdəsinin materialı mis

Materialın Üstünlükləri və Yoxlama Nəticəsi: Vana gövdəsi yüksək mexaniki qüvvə, təzyiq müqaviməti və zərbə müqaviməti nümayiş etdirən qatılaşdırılmış mis materialdan tikilmişdir. O, çirkab su çirklərinin yaratdığı aşınmaya qarşı əla müqavimət nümayiş etdirir və membran modulları üçün yüksək axınla yuyulma şəraitinə uyğundur. Dizayn tıxanma risklərini minimuma endirir, uzun xidmət müddətini təmin edir və tez açılıb-söndürülməsi imkanlarını təmin edir. Membran səthlərini təmizləmək və membranın çirklənməsini gecikdirmək üçün avtomatik yuyulma əmrlərini dəqiq şəkildə yerinə yetirir. Vana uyğun diametr xüsusiyyətlərini və maneəsiz axın performansını saxlayır.

Solenoid klapan üçün axın sürətinin hesablanması

Verilmiş şərtlər: axının sürəti 2,0 m³/h, solenoid klapan diametri DN20, su keçid sahəsi 0,000314 m², təhlükəsiz axın sürəti 1,5-2,5 m/s

Hesablama düsturu: Axın sürəti v = Axın sürəti Q÷ Kəsik sahəsi S÷ 3600

Hesablama prosesi: v≈1,77 m/s

Hesablama nəticəsi: Axın sürəti təhlükəsiz diapazondadır, hamar axınla və tıxanma və ya turbulentlik riski yoxdur, bu onu bütün iş şəraiti üçün uyğun edir.

7. Aşağı gərginlikli açar

Brend modeli: BD-A3

Əsas parametrlər: Normalda açıq su çatışmazlığından qorunma, fəaliyyət təzyiqi 0,02 MPa, sıfırlama təzyiqi 0,03 MPa, tetik həssaslığı

Yoxlama nəticəsi: Çiy suyun giriş təzyiqinə dəqiq nəzarət edin, nasosun boş işləməsinin və yanmasının qarşısını almaq üçün su çatışmazlığı və ya həddindən artıq aşağı təzyiq olduqda sistemi dərhal bağlayın və sistemin aşağı təzyiqdən mühafizə tələblərinə cavab verin.

Aşağı Gərginlikli Kommutator Seçiminin Yoxlanması

Verilmiş şərtlər: Pompanın boş işləməsi üçün kritik təzyiqdir≤0,015 MPa, normal suqəbuledici təzyiq təxminən 0,3 MPa, keçid hərəkəti təzyiqi isə 0,02 MPa-dır.

Doğrulama prosesi: 0,015 MPa <0,02 MPa <0,3 MPa, normal əməliyyat zamanı yanlış aktivləşdirməni təmin edən ağlabatan hədd dəyərləri ilə. Su qıtlığı ilə dərhal bağlanma.

Hesablama nəticəsi: Boş işləməyə görə nasosun yanmasının qarşısını effektiv şəkildə ala bilər, sistemin qorunması tələblərinə cavab verir və seçim spesifikasiyasına uyğun gəlir.

8. Yüksək gərginlikli açar

Brend modeli: BD-A30

Əsas parametrlər: Normal olaraq qapalı yüksək gərginlikli həddindən artıq yüklənmədən qorunma, hərəkət təzyiqi 1,5 MPa, sıfırlama təzyiqi 0,8 MPa, dəqiq təzyiq həddi ilə

Yoxlama nəticəsi: Boru kəmərinin yüksək təzyiqinin real vaxt rejimində monitorinqi; boruların qırılmasının, membran komponentlərinin zədələnməsinin və avadanlığın həddindən artıq yüklənməsi nəticəsində yaranan nasazlığın qarşısını almaq üçün təzyiq həddi aşdıqda dərhal dayandırılması, ümumi əməliyyat təhlükəsizliyinin təmin edilməsi.

Yüksək gərginlikli keçid qurğularının seçiminin yoxlanılması

Verilmiş şərtlər: Normal iş təzyiqi 0,6 ilə 0,8 MPa arasında dəyişir, əks osmoz membranının maksimum təzyiq tolerantlığı 1,6 MPa, keçid hərəkətinin təzyiqi isə 1,5 MPa-dır.

Doğrulama prosesi: 0.8MPa <1.5MPa <1.6MPa. Bütün sistemi qorumaq üçün təzyiq həddi aşarsa, dərhal söndürün.

Hesablamanın nəticəsi: Rasional model seçimi ilə eşik dəqiqdir, həddindən artıq təzyiqdən qorunma effektivdir, boru partlamalarının və avadanlıqların zədələnməsinin qarşısını alır.

9. RO membran elementi

Brend modeli: Huitong ULP31-4040 Reverse Osmosis Membran

Əsas parametrlər: Kəmiyyət 4 ədəd, duzsuzlaşdırma dərəcəsi≥99,5%

Yoxlama nəticəsi: Su istehsal gücü standartlara cavab verir, sabit çıxış 1,0 m³/h təmizlənmiş su, nominal su təchizatı tələblərinə tam cavab verir. Əməliyyat sabit və etibarlıdır.

Müşayiət edən yoxlama hesablaması

Verilmiş şərtlər: Tək membran qurğusunun su istehsal sürəti 0,25 m-dir³/h, cəmi 4 ədəd və nominal su hasilatı 1,0 m³/h. Çiy suyun əsas TDS dəyəri 1000 ppm (sərt iş şəraitində), icazə verilən TDS dəyişməsi 20% və maksimum dəyəri 1200 ppm-dir. Membran elementlərinin duzsuzlaşdırma səmərəliliyi≥99,5%.

Hesablama düsturu: Ümumi su istehsalı = Vahid filial üzrə su istehsalı× Membranların sayı; Çıxış TDS = Xam su TDS× (1-Tuzsuzlaşdırma dərəcəsi)

Hesablama prosesi: 0.25× 4 = 1,0 m³/h, su istehsalı standartlarına cavab verən; xam su TDS 1200 ppm olduqda, tullantı TDS≤ 10 ppm, suyun keyfiyyət standartlarına cavab verir.

Əlavə yoxlama: duzsuzlaşdırma dərəcəsi≥99,5%, yüksək duzlu xam su ilə uyğundur, hətta dəyişən xam su parametrlərində belə çirkab su keyfiyyətinin ardıcıl uyğunluğunu təmin edir.

Suyun Keyfiyyətinin Qiymətləndirilməsi Qeydləri: Membran elementinin seçimi 20% su keyfiyyətinin dəyişməsi ssenarisini simulyasiya edərək, ekstremal iş şəraitində xam suda 1000 ppm ümumi həll olunmuş bərk maddələrin (TDS) baza səviyyəsinə əsaslanırdı. Xam su TDS 1200 ppm-ə yüksəldikdə, sistem adekvat keyfiyyət uyğunluğu ilə suyun təmizlənməsi tələblərinə tam cavab verən dörd Huitong ULP31-4040 tərs osmos membranının yüksək duzsuzlaşdırma səmərəliliyindən istifadə edərək, tullantı sularının TDS səviyyələrini 10 ppm-dən aşağı saxlayır.

TDS=1000 ilə simulyasiya edilmiş təsir şəraitində avadanlıqların çirkab sularının keyfiyyəti

TDS=1200 ilə simulyasiya edilmiş təsir şəraitində avadanlıqların çirkab sularının keyfiyyəti

10. Membran qabığı

Brend modeli: 4040 xüsusi film korpusu

Əsas parametrlər: Nominal gərginlik dərəcəsi≤1.6MPa, 4040 model RO membranına uyğundur

Yoxlama nəticəsi: Təzyiq daşıma qabiliyyəti kifayətdir, sistemin iş təzyiqini xeyli üstələyir, gizli risklər olmadan əməliyyat təhlükəsizliyini təmin edir və sızma, zədələnmə və ya qabığın qopması risklərini aradan qaldırır.

Membran Qabıq Təzyiq Müqaviməti Qiymətinin yoxlanılması

Verilmiş şərtlər: Sistem pik təzyiqi≤1,0 MPa, təhlükəsizlik ehtiyatı əmsalı 1,5, qabın nominal təzyiqi 1,6 MPa

Hesablama düsturu: Minimum təhlükəsiz təzyiq = Pik təzyiq× 1.5

Hesablama prosesi: 1.0× 1,5 = 1,5 MPa, 1,6 MPa> 1,5 MPa, təhlükəsizlik tələblərinə cavab verir

Hesablamanın nəticəsi: Kifayət qədər təzyiq müqaviməti, adekvat ehtiyat, qopma və ya sızma riski yoxdur, uzunmüddətli istismar üçün uyğundur.

11. Paslanmayan polad çərçivə

Brend modeli: Xüsusi

Əsas parametrlər: Dayanıqlı yükdaşıma qabiliyyətinə malik pasa davamlı qalınlaşdırılmış material

Yoxlama nəticəsi: Dəstək möhkəmdir, avadanlıq sabit yerləşdirilib və minimal deformasiya meyli ilə davamlıdır.

12. Boru kəməri fitinqləri (filtr şüşələri və solenoid klapan boru kəmərləri daxil olmaqla)

Marka modeli: Huaya PVC boru

Əsas xüsusiyyətlər: DN20 ölçüsü, PVC korroziyaya davamlı material, tam avadanlıqla uyğun gəlir

Yoxlama nəticəsi: Sızdırmazlıq möhkəmdir, su axını maneəsizdir, klapan deşik ölçüsünə uyğundur, korroziyaya davamlı və qocalmaya davamlıdır, heç bir sızma müşahidə olunmur.

Boru kəmərinin axın sürətinin hesablanması

Verilmiş şərtlər: axının sürəti 2,0 m³/saat, DN20 borusunun su keçid sahəsi 0,000314 m², və təhlükəsiz axın sürəti diapazonu 1,5-2,5 m/s

Hesablama düsturu: Axın sürəti v = Axın sürəti Q÷ Kəsik sahəsi S÷ 3600

Hesablama prosesi: v≈1,77 m/s

Hesablamanın nəticəsi: Axın sürəti standartlara uyğundur, suyun keçidi maneəsizdir və limiti aşmaq riski yoxdur.

13. Elektron idarəetmə sistemi (ağıllı idarəetmə paneli daxil olmaqla)

Brend modeli: Ağıllı Elektron İdarəetmə Qutusu + Ağıllı İdarəetmə Paneli

Əsas parametrlər: 220V gərginlik, yüksək/aşağı gərginlik, aşağı su səviyyəsi və həddindən artıq yüklənmə daxil olmaqla, çoxsaylı qorunma vasitələri ilə təchiz edilmişdir; bir toxunuşla start/stop, avtomatik yuyulma, status ekranı və nasazlıq siqnalını özündə əks etdirən avtomatik/əl ilə ikili rejimə keçidi dəstəkləyir. Panelin enerji istehlakı təxminən 0,05 kVt-dır.

Yoxlama nəticəsi: Tam avtomatlaşdırılmış intellektual idarəetmə ilə inteqrasiya olunmuş və əl ilə idarəetmə ehtiyat variantları ilə təchiz edilmiş, su təchizatını kəsmədən avtomatik rejim nasazlığı halında əl ilə təcili işə keçə bilər; hərtərəfli qorunma xüsusiyyətinə malikdir, tez-tez əl ilə monitorinq tələb olunmur, uzunmüddətli sabit işləməyə imkan verir və sadə istismar və texniki xidmət təklif edir.

Ümumi yoxlama nəticəsi

Bu avadanlıq dəstinin bütün komponentləri xüsusi olaraq 1.0m-ə cavab vermək üçün nəzərdə tutulmuşdur³/h su istehsal gücü tələbləri, parametr uyğunluğu və standartlaşdırılmış spesifikasiyaları ehtiva edir. Əsas boru kəmərləri və əsas klapanlar diametrin azaldılması və ya genişləndirilməsi ilə bağlı potensial problemləri aradan qaldırmaq üçün DN20 diametrlərindən istifadə edir. Hər bir aksesuar axın sürəti, təzyiq, sürət və təzyiq müqaviməti daxil olmaqla əməliyyat parametrlərinə uyğunluğu təmin edən xüsusi kalibrləmədən keçmişdir. Kompleks qoruyucu mexanizmlərlə təchiz edilmiş sistem adi sudan yüksək duzlu suyun keyfiyyətinə və dəyişkən su həcmlərinə qədər müxtəlif iş şəraitinə uyğunlaşma qabiliyyətini nümayiş etdirir. Uzunmüddətli sabit performans və sıfır uğursuzluq riski ilə həm əməliyyat tələblərinə, həm də normativ qiymətləndirmə standartlarına tam cavab verir.

Bu avadanlıq dəsti tam sistem uyğunluğunu təmin edən DN20 boru kəmərləri və eyni ölçülü klapanlarla dəqiq uyğunlaşdırılmış komponent spesifikasiyasına və optimallaşdırılmış parametrlərə malikdir. Standart su hasilatı, yüksək duzlu xam su (TDS 1000ppm), dəyişən axın axını və tam yüklə işləmə də daxil olmaqla müxtəlif iş şəraitini idarə edə bilir, o, 1.0m-ə tam cavab verir.³/h su istehsalı tələbi. Sabit performans və etibarlı işləmə ilə sistem uzunmüddətli istifadə üçün nəzərdə tutulmuşdur və dərhal istifadəyə hazırdır.

4. Cihaz orta enerji istehlakı və aşağı enerji istifadəsi ilə onu uzunmüddətli daxili istifadə üçün uyğun edir.

5. Bütün komponentlər bazarda mövcud olan standart yetkin modellərdir, DN20 boru kəmərləri və sənaye miqyasında spesifikasiyalara cavab verən klapanlar. Sistem satışdan sonra rahat texniki xidmət, istehlak materiallarının asan alınması və aşağı dəyişdirmə xərcləri təklif edir.

III. Texniki Məlumat Vərəqi və Texniki Spesifikasiyalar

Tam maşının əsas parametrləri

Nominal su çıxışı: 1.0m³/saat Nominal gərginlik: 220V/50Hz Normal iş təzyiqi: 0,6-0,8MPa Sistemin bərpa sürəti: 50% (wsuyun tullantı suyuna nisbəti 1:1) Ümumi vahid gücü: 2,6 kVt Duzsuzlaşdırma səmərəliliyi:≥99,5% Magistral boru kəməri və klapan diametri: DN20

Texniki Parametrlər Cədvəli

layihə	Parametr dəyərləri	Spesifikasiya Təsviri
nominal su istehsalı	1.0m³/h	Avadanlıq tam yüklə sabit işləyir, gündəlik məişət və sənaye su təchizatı tələblərini ödəmək üçün saatda 1 ton uyğun təmizlənmiş su istehsal edir.
əməliyyat bərpa dərəcəsi	50%	Zavodun əvvəlcədən təyin edilmiş parametrləri membran komponentinin istifadə müddəti ilə su istehsal qabiliyyətini balanslaşdıraraq dəqiq nəzarəti təmin edir. Bu dizayn, membran səthinin həddindən artıq çirklənməsinin effektiv qarşısını almaqla yanaşı, suya qənaət və davamlılığa nail olur.
iş təzyiqi	0,6-0,8MPa	Avadanlığı standart təhlükəsiz iş təzyiqi diapazonunda saxlayın, həddindən artıq yüklənmə və ya aşağı təzyiq şəraitindən qaçın, boru kəmərlərini, membran elementlərini və nasos gövdəsini qoruyun.
əvvəlcədən emal dəqiqliyi	5μm	İki 20 düymlük PP pambıq filtr patronu çöküntü, pas, həşərat yumurtaları və böyük hissəcikli asılı bərk maddələri effektiv şəkildə tutmaq üçün istifadə olunur və bununla da aşağı axın RO membranını qoruyur.
Ümumi maşın gücü	2,6 kVt xam su nasosu, 0,75 kVt + yüksək təzyiqli nasos, 1,8 kVt + ağıllı idarəetmə paneli, 0,05 kVt	Orta enerji istehlakı, aşağı enerji istehlakı və iqtisadi əməliyyat xərcləri. Ağıllı idarəetmə modulu əlavə elektrik yükü olmadan çox aşağı enerji istehlakı nümayiş etdirir.
Əsas filtr elementi	Huitong ULP31-4040 Əks Osmos Membran (4 ədəd)	Duzsuzlaşdırma dərəcəsi ilə yüksək keyfiyyətli yerli RO membranı≥99,5%, ağır metallar, duzlar, bakteriya və üzvi maddələr kimi zərərli maddələri süzmək qabiliyyətinə malikdir.
Çirkab suların keyfiyyəti	TDS≤ 10 ppm (çiy su: 300–500 ppm)	Təmizlənmiş su çirklərdən azaddır və təhlükəsizlik standartlarına cavab verir, həm adi xam su TDS səviyyələri 300-500 ppm, həm də 1000 ppm-ə qədər TDS ilə yüksək duzlu şərtlərə uyğundur. O, gündəlik məişət və təmizləyici su tələblərini yerinə yetirərək ardıcıl olaraq uyğun təmizlənmiş su təqdim edir.
Cihaz materialı	Axan hissələr: Paslanmayan polad + qida dərəcəli PVC; Çərçivə: Qalınlaşmış paslanmayan polad	Material pas müqaviməti, korroziyaya davamlılıq və qoxusuz xüsusiyyətlərə malik qida dərəcəli su ilə əlaqəli komponentlərdən seçilir. Güclü və davamlı ümumi performans təmin edərkən suyun keyfiyyəti ilə təhlükəsiz və zərərsiz əlaqəni təmin edir.
Boru fitinqləri	Huaya PVC Boru (DN20)	Əsas boru kəmərinin diametri DN20 olan qida məhsulu korroziyaya davamlı PVC materialdan hazırlanmış, eyni spesifikasiyalara uyğun uyğun klapanlar və fitinqlər ilə təchiz edilmişdir. Mükəmməl su təzyiqi müqaviməti və yaşlanma müqaviməti ilə suyun sızmasının və ya sızmasının qarşısını almaq üçün hava keçirməyən sızdırmazlığa malikdir. Bütün sistemin axın tələblərinə cavab vermək üçün hamar su axını təmin edir.
Əsas klapan aksesuarları	Su giriş solenoid klapan DN20, solenoid klapan DN20DN20 yuyulur	Bütün sistem klapanları əsas boru kəmərinin spesifikasiyasına uyğun gələn vahid klapan diametrlərinə malikdir, sistemin dəqiq işinə nəzarəti təmin etmək və sızma risklərini aradan qaldırmaq üçün sabit açma-söndürmə/tənzimləmə performansını təmin edir.
nəzarət üsulu	Ağıllı tam avtomatik + əl ilə gözləmə	Avtomatik start-stop, avtomatik yuyulma və nasazlıq siqnallarını dəstəkləyən ağıllı idarəetmə paneli ilə təchiz edilmişdir; fövqəladə hallar zamanı fasiləsiz su təchizatını təmin etmək üçün əl ilə gözləmə rejiminə malikdir.
mühafizəçi	Su çatışmazlığından qorunma, yüksək / aşağı gərginlikdən qorunma, həddindən artıq yüklənmədən qorunma	Boş dayanmanın, boru partlamalarının və həddindən artıq yüklənmənin qarşısını almaq üçün aşağı gərginlikli açarları, yüksək gərginlikli açarları, giriş solenoid klapanlarını və yuyulma solenoid klapanlarını dəstəkləyir.
Tətbiq olunan mühit	Daxili otaq temperaturu, havalandırılan və quru mühit	İşləmə temperaturu diapazonu: 5-40°C. Birbaşa günəş işığından, donmadan və su yığılmasından çəkinin. Müxtəlif qlobal yerlərdə daxili quraşdırma üçün uyğundur.
Baxım dövrü	PP pambıq filtr kartricləri hər 3-6 ayda, RO membranları isə 2-3 ildən bir (suyun keyfiyyətindən asılı olaraq) dəyişdirilməlidir.	İstehlak materiallarının müntəzəm dəyişdirilməsi kifayətdir, klapan boru kəmərləri üçün tez-tez texniki xidmət tələb olunmur. Baxım prosesi sadədir və peşəkar işçilərə ehtiyac duymur, bu da aşağı əməliyyat və texniki xidmət xərcləri ilə nəticələnir.

V. Dizayn fərziyyələri və əsas dizayn mülahizələri

1. Dizayn fərziyyə şərtləri

1. Qida Su Mənbəsi: Sərt xam su şəraitinə tab gətirə bilir, adətən 300-500 ppm TDS səviyyələrinə və hətta ekstremal şəraitdə 1500 ppm-ə qədər dözür. 1000 ppm-ə qədər TDS səviyyələri üçün nəzərdə tutulmuş sistem imkan verir±Sabit uyğunluğu qoruyarkən pik dəyərləri 1200 ppm-ə çatan 20% TDS dalğalanmaları. O, həddindən artıq çöküntü/asma bərk maddələr, əhəmiyyətli dərəcədə yüksəlmiş təsir bulanıqlığı, yüksək su sərtliyi və kiçik dalğalanmaları qəbul edir (≤20% axın sürətində, keyfiyyətdə və ya bulanıqlıqda. Sistem ciddi kimyəvi çirklənmə, güclü turşu/qələvi korroziyası və ya əhəmiyyətli yağ çirkləri olmadan işləyir, əlavə qabaqcıl ilkin təmizləmə avadanlığı tələb etmir və özünü uyğunlaşdıran tamponlama imkanlarına malikdir.

2. Əməliyyat Mühiti: Sərt sahə şəraitinə uyğundur. Avadanlıq 3-45 dərəcə geniş temperatur dalğalanmalarına dözümlü, orta ventilyasiya və az rütubətli yarı açıq qapalı yerlərdə quraşdırıla bilər.°C. Kiçik toz məruz qalmasına və cüzi vibrasiya müdaxiləsinə tab gətirə bilər. Sahə üçün yüksək standartlı sərtləşdirmə tələb olunmur və sabit yerləşdirmə hətta bir qədər qeyri-bərabər səthlərdə də əldə edilə bilər. Avadanlıq birbaşa günəş işığına və ya donma şəraitinə məruz qalmadan qısamüddətli rütubətə davamlıdır və yığılmadan suya batmağa davam edə bilər.

3. Enerji təchizatı şərtləri: Birfazalı 220V/50Hz yaşayış elektrik şəbəkəsinə qoşulmuş sərt enerji təchizatı mühitlərinə uyğundur. Daxilində əhəmiyyətli gərginlik dalğalanmalarına imkan verir±15%, müvəqqəti gərginlik qeyri-sabitliyinə, kiçik elektrik kəsilməsinə, açılmalara və qeyri-kafi xətt yükünə tab gətirə bilir. Torpaqlama şəraiti ümumiyyətlə normal işləməyə imkan verir, bu da onu zəif enerji təchizatı şəraiti olan uzaq ərazilər üçün uyğun edir.

4. İstismar və Baxım: Geniş istismar və texniki xidmət ssenariləri üçün nəzərdə tutulmuşdur, o, avadanlığın texniki xidmətinə qısa müddətli laqeyd yanaşmaya, boru kəmərlərinin vaxtında yoxlamalarının aparılmamasına və istehlak materiallarının gecikdirilmiş dəyişdirilməsinə imkan verir. Hətta kiçik filtr tıxanması və ya boru kəmərinin cüzi miqyası ilə belə, avadanlıq nasazlıqlara baxmayaraq stabil işləməyə davam edə bilər, yerində peşəkar texniki işçilər və adi işçilərdən yalnız əsas əməliyyat bacarıqları tələb olunur.

5. Sahənin quraşdırılması: Quraşdırma sahəsi texniki xidmət və yoxlama üçün kifayət qədər yer saxlamalı, su təchizatı və drenaj boru kəmərlərinin rəvan birləşməsini təmin etməli və avadanlığın quraşdırılması, istismara verilməsi və sonrakı istismar və texniki xidmət üçün əsas sahə şərtlərini yerinə yetirmək üçün adi drenaj tələblərinə cavab verməlidir.

Əsas Texnologiya Spesifikasiyası Əlavəsi

1. Avadanlıq kompakt struktura malik modul dizaynı qəbul edir, minimal yer tutur və mürəkkəb infrastruktur dəyişiklikləri tələb etmədən daşınma, quraşdırma və istismara verilməsini asanlaşdırır.

2. Əl monitorinqi olmadan tam avtomatlaşdırılmış rejimdə 24/7 fasiləsiz stabil işləməyi dəstəkləyir. Sistem avtomatik olaraq siqnalları işə salır və nasazlıq aşkar edildikdə bağlanma mühafizəsini işə salır.

3. O, adi kran suyu, qrunt suları və digər su mənbələri ilə uyğun gəlir və xam suyun keyfiyyətinə güclü uyğunlaşma qabiliyyəti nümayiş etdirir. Əvvəlcədən təmizlənmə sistemi suyun keyfiyyətinin dəyişməsini effektiv şəkildə aradan qaldıra bilər.

2. Əsas dizayn mülahizələri

1. Su istehsal gücü uyğunluğu: 1,0 m nominal xalis su axını ilə dizayn edilmişdir³/h, dörd Huitong ULP31-4040 tərs osmos membranı seçilir, müvafiq axın sürətinə və başlığa uyğun nasoslarla qoşalaşır, su təchizatı çatışmazlığı və ya qeyri-kafi çıxış problemləri olmadan gündəlik suya olan tələbatı ödəmək üçün tam yüklə işləmə zamanı sabit su istehsalını təmin edir.

2. Əməliyyat Təhlükəsizliyi Mühafizəsi: Sistemin iş təzyiqinə 0,6-0,8 MPa təhlükəsiz diapazonda ciddi şəkildə nəzarət edin, yüksək təzyiq açarları, aşağı təzyiq açarları, giriş su solenoid klapanları və yuyulma solenoid klapanları ilə təchiz olunmuş su çatışmazlığı səbəbindən bağlanma, su çatışmazlığı səbəbiylə bağlanma, yüksək təzyiqli boruların mühafizəsi, oradakı nasosun həddindən artıq yüklənməsinin qarşısının alınması daxil olmaqla, çox səviyyəli qorunma əldə edin. tükənmə və avadanlıqların həddindən artıq yüklənməsinin zədələnməsi.

3. Əsas Komponent Uyğunluğu: Bütün aksesuarlar standartlaşdırılmış spesifikasiyalara və dəqiq ölçü uyğunluğuna malikdir. Sistem DN20 Huaya PVC korroziyaya davamlı boru kəmərlərindən istifadə edir, uyğun giriş solenoid klapanları və yuyulma solenoid klapanları ilə birlikdə, 20 düymlük şəffaf filtr kartricləri və xüsusi membran korpusları daxil olmaqla yetkin komponentlər. Boru kəmərləri və klapan sistemləri qüsursuz inteqrasiya üçün vahid diametrləri saxlayır, sızma, filtrasiya problemləri və ya qoşulma səmərəsizliyi olmadan hermetik sızdırmazlığı təmin edir. Müxtəlif şərtlərdə işləmək qabiliyyəti—standart suyun keyfiyyətindən 1000ppm-ə qədər TDS səviyyələri və dəyişkən su parametrləri olan yüksək duzlu mühitlərə qədər—sistem bütün iş şəraitində fasiləsiz işləməyə zəmanət verir.

4. Avadanlıqların xidmət müddətinin idarə edilməsi: Sistemin ağlabatan 50% bərpa dərəcəsini təyin edin, DN20 spesifikasiyası vasitəsilə dəqiq və sabit nəzarətə nail olun, membran komponentlərinin aşınması ilə su istehsalının həcmini tarazlayın və çirkləri tutmaq üçün iki mərhələli PP pambıqdan təmizlənmədən istifadə edin. Bu, membran səthinin çirklənməsini və aşınmasını azaldır, əsas komponentin yaşlanmasını gecikdirir, RO membranlarının və bütün sistemin xidmət müddətini uzadır, əməliyyat və texniki xidmət xərclərini azaldır.

5. Uzunmüddətli stabil əməliyyat: Tam avtomatik əməliyyat və əl ilə gözləmənin ikili rejimləri ilə dizayn edilmiş, 24 saat fasiləsiz fasiləsiz işləməyi dəstəkləyir. Avtomatik yuyulma funksiyası ilə təchiz edilmiş sistem, tez-tez əl ilə monitorinq tələb etmədən, uzunmüddətli fasiləsiz iş şəraitinə uyğun olan, yuyulma solenoid klapanları vasitəsilə yüksək axınlı membran səthinin vaxtında təmizlənməsinə nail olur.

6. Saytın qlobal uyğunlaşması: Avadanlıq bütün dünyada qapalı məkanlarda quraşdırmaya imkan verən kompakt struktura və kiçik əraziyə malik modul inteqrasiya edilmiş dizaynı qəbul edir. O, minimal quraşdırma şərtlərini tələb edir və rahat daşınma, sazlama və sökülmə təklif etməklə yanaşı, kompleks infrastruktur dəyişikliklərinə ehtiyacı aradan qaldırır.

7. Suyun Keyfiyyətinin Təmizlənməsi Uyğunluğu: Duzsuzlaşdırma dərəcəsi ilə≥Dizayn hədəfi olaraq 99,5% sistem tullantı sularının TDS səviyyələrini təmin edir≤10 ppm duzları, ağır metalları, mikroorqanizmləri və kolloid çirkləri dərindən süzərək, gündəlik istifadə tələblərinə cavab verən su təmizliyinə nail olur.

8. Əməliyyat rahatlığı: Standart aksesuarların və istehlak materiallarının seçilməsi bütün sənaye üzrə DN20 boru kəməri və klapan spesifikasiyası ilə uyğunluğu təmin edir, satınalmanı və dəyişdirilməsini asanlaşdırır. Filtr kartriclərinin və membran elementlərinin sadə dəyişdirilməsi prosedurları ixtisaslaşmış texniki personala ehtiyacı aradan qaldırır və bununla da sonrakı texniki xidmətin mürəkkəbliyini və əməliyyat xərclərini azaldır.

9. Enerjiyə qənaət edən əməliyyat: Ümumi vahid gücü 2,6 kVt olan optimallaşdırılmış güc nisbəti, orta enerji istehlakı və aşağı enerji istehlakı ilə onu daxili avadanlıq tətbiqləri üçün uyğun edir.

10. İstehlak materiallarının İstismarına və Baxımına Nəzarət: Əsas istehlak materiallarının dəyişdirilməsi dövrünü təyin edin. Əvvəlcədən təmizlənmiş PP pambıq filtr elementləri hər 3-6 aydan bir dəyişdirilməlidir, xüsusi dəyişdirmə intervalı xam suyun bulanıqlığına və çirkin tərkibinə əsasən çevik şəkildə tənzimlənməlidir. RO membran elementlərinin tipik xidmət müddəti 1-3 ildir, suyun təmizlənməsinin səmərəliliyini və avadanlığın çirkab sularının keyfiyyətini təmin etmək üçün istifadə müddəti bitdikdən sonra vaxtında dəyişdirilməsini tələb edir.

11. Membran modulunun dəyişdirilməsi meyarları: Membran qocalması və ya zədələnməsi nəticəsində avadanlığın işinin pozulmasının və təsir edən suyun keyfiyyətinə uyğunsuzluğun qarşısını almaq üçün aşağıdakı şərtlərdən hər hansı biri baş verdikdə RO membran modulu dərhal dəyişdirilməlidir:

(1) Sistemin iş təzyiqi ilkin normal iş təzyiqi ilə müqayisədə 15%-dən çox artır;

(2) Avadanlığın su hasilatının sürəti ilkin iş axını ilə müqayisədə 10%-dən çox azalır;

(3) Lay suyunun keçiriciliyi artmaqda davam edir, nəticədə membran elementlərinin duzsuzlaşma sürəti 5%-dən çox azalır;

(4) Membran elementi 1-3 il ərzində məcmu əməliyyatdadır, performansın əhəmiyyətli dərəcədə pisləşməsi, duzsuzlaşdırma dərəcəsi 95% -dən aşağıdır və su istehsalı 30% -dən çox azalıb;

(5) Membran elementləri təmir yolu ilə təmir edilə bilməyən zədə və ya sızma problemlərini nümayiş etdirir;

(6) Sistemin çirkab sularının keyfiyyəti davamlı olaraq standartlara cavab vermir. İlkin təmizlənmə prosesləri, boru kəməri sistemləri və nasos qurğuları kimi potensial səbəbləri araşdırdıqdan sonra nasazlığın membran elementinin nasazlığı ilə bağlı olduğu təsdiqləndi.
